對應產品型號: Z61Y-P54 100V,Z60Y-P54 100V,Z62Y-P54 100V

壓力環境 :P54V100V

閥體材質: WC6,WC9,20CrMoV，鉻鉬鋼等

連接形式: 焊接

公稱通徑: DN50-DN450

適用介質:水，油品，蒸汽等

工作溫度:鉻鉬鋼-29℃～550℃ .

適用行業: 石油、化工、火力、制藥、化肥、發電廠等行業

電站電動閘閥應用規范：

1、設計、制造：E101

2、結構長度：E101

3、對焊連接：78DG ANSI B16。25

4、檢查和試驗：E101

高壓電站電動閘閥也稱電站專用閥門，主要適用于火力電站各種系統的管路上，切斷或接通管路介質。適用介質：水、蒸氣等非腐蝕性介質。電站閥門與其他閥門產品相比的特點是高溫高壓，獨特的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。

高壓電站電動閘閥用途：

安裝在水、汽管道上作為啟閉裝置用。

電站閘閥結構簡述

1、采用壓力自緊式密封結構，彈性閘板，兩端支管為焊接連。

2、閥座密封面采用鈷基硬質合金等離子噴焊而成，耐磨、抗擦傷性能好。

閥瓣密封面經硬化氮化處理。

3、閥桿表面經抗蝕性氮化處理，有良好的抗腐蝕和抗擦傷性。

4、閥門的開啟和關閉由電動裝置來控制，電動裝置分別配有專用電機，減速器、轉矩控制機構、現場操作機構、手、電動切換機構，除就地操作外還可進行遠距離操作。可根據用戶要求選配揚州電力設備修造廠引進西門子技術生產的2SA30系列、上海自動化儀表股份有限公司十一廠引進英國ROTORK生產的A系列、瑞基測控設備有限公司生產的RA系列電動頭。

結構優勢：高溫高壓電站閘閥使用溫度450-570℃壓力PN1.6-70.0,公稱通徑15mm-300mm材質：1Cr5Mo，12CrMorV，ZG12CrMoV廣泛用于鋼鐵、冶金、化工行業及電力、能源發電廠等設施。

技術工藝優勢：

1、殼體采用鍛造及鑄造兩種工藝選項，外觀光潔，組織均勻，滿足高溫高壓要求；視用戶需求可提供全系列全鍛鋼閘閥；

2、特殊材料配對，確保密封面高硬度及硬度差；精密研磨，光潔如鏡，耐磨耐蝕，有效延長使用壽命；

3、背密封設計，有效保護密封填料，杜絕跑冒滴漏；

4、高壓水強度，高壓氣體強度，無損檢測等多道檢測，全面控制承壓件質量；

5、閥桿表面經精密磨削及硬化處理，抗擦傷耐腐蝕，有效地減輕啟閉力矩，操作更輕松；

6、采用特殊緩蝕填料結構設計，耐溫耐壓，無腐蝕，自動潤滑，減輕啟閉摩擦，避免對閥桿表面的腐蝕，進而免除外漏；

7、雙向承壓密封設計，滿足各類特殊工況的苛刻要求；

8、嚴格手工配研，確保雙側密封面吻合度 90% 以上，實現氣泡級出廠密封檢測；

9、Z60 系列獨特的閘板彈性槽設計，自動補償加工誤差，適應高溫工況，避免咬死； Z62Y 系列為雙閘板設計，閘板自動矯正加工誤差，始終保持密封面 **** 吻合度，特別便于用戶現場維修保養；

10、閥蓋自緊密封設計，壓力越高，密封越可靠；

高壓電站電動閘閥安裝說明

1、電動閘閥必須垂直安裝，閥桿向上，介質流向可從任何一側流入。

2、電動裝置安裝在環境溫度為一20"C～+40℃，相對濕度≤80％無腐蝕，無爆炸性氣體環境中。

3、電動裝置用于管道溫度低于350"(：時，則采用半流體鋰基潤滑油(Q／sYl002—65) 用于管道溫度高于350~(：時，則采用GB492—2N一4鈉基潤滑脂進行潤滑。

主要零件的材料說明

性能規范Property and specifiecation
產品型號 Product type

公稱壓力PN(MPa)Nominal pressure

試驗壓力(MPa)Test pressure		工作壓力(MPa)

Working pressure

工作溫度(℃)

Working temperature

適用介質

Appicable medium

強度試驗

Sheel test

密封試驗/上密封實驗

Seal test

Z960Y-250	25	37.5	27.5	-	≤425	水、蒸汽、Water,steam
Z960Y-320	32	48.0	36.0	-	≤425
Z960Y-P54100	-	30.0	22.0	P5410	≤540	蒸汽 Steam
Z960Y-P54170	-	48.0	36.0	P5417	≤540

主要零件材料

零件名稱Part name		材料牌號Material designation
閥體Body		WCB		WC6	WC9
閥板Disc		WCB		WC6	WC9
閥蓋Bonnet		25		12Cr1Mo1VA
閥桿Stem		1Cr17Ni2		20Cr1Mo1VA
閥座Seat		25		12Cr1Mo1VA
密封環Sealing ring		S軟鋼(增強柔性石墨)S soft steel (flexible graphite)		S軟鋼S soft steel	F軟鋼F Soft steel
填料Packing		增強柔性石墨Fexible graphite
支架Yoke		WCB		WCB或WC6
閥桿螺母Stem nut		45(ZCuZn25A16Fe3Mn3)
四開環Four piece ring		1Cr13		20Cr1MoVA

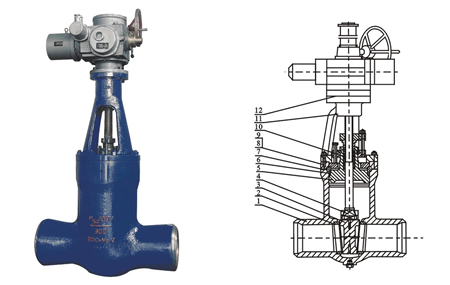

高壓電站閘閥閥門示意圖：

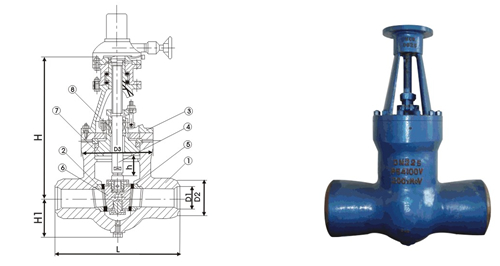

主要外形尺寸

公稱通徑DNNominal diameter	主要外形尺寸和連接尺寸(mm)Main external and connecting dimensions					電動裝置Electric dewice	重量(kg)Weight
	d	L	H	L1	L2
Z960Y-250
100	84	406	1164	437	277	DZW45	234
125	100	483	1402	437	277	DZW60	343
175	158	711	1650	554	309	DZW180	638
225	200	864	1650	554	309	DZW180	654
300	280	1067	2106	764	398	DZW350	1973
Z960Y-320
100	96	533	1236	437	277	DZW60	291
125	118	610	1302	437	277	DZW60	315
150	148	762	1403	526	283	DZW90	672
175	148	762	1650	554	309	DZW180	684
225	222	1041	1650	554	309	DZW180	696
Z960Y-P54100V
175	148	762	1650	554	309	DZW180	683
225	222	1041	1650	554	309	DZW180	704
250	222	1041	1795	554	309	DZW180	1214
300	294	1245	2080	554	309	DZW250	2125
Z960Y-P54170V
125	98	630	1230	437	277	DZW60	312
225	186	1060	1680	554	309	DZW180	1401
300	278	1397	2265	764

DZW500	2834
325	310	1448	2265	690	398	DZW500	2632
350	338	1550	2536	715

DZWC-4

5591
